群鷹智控三分鐘讓你讀懂中間繼電器的七大作用

中間繼電器的作用--簡介

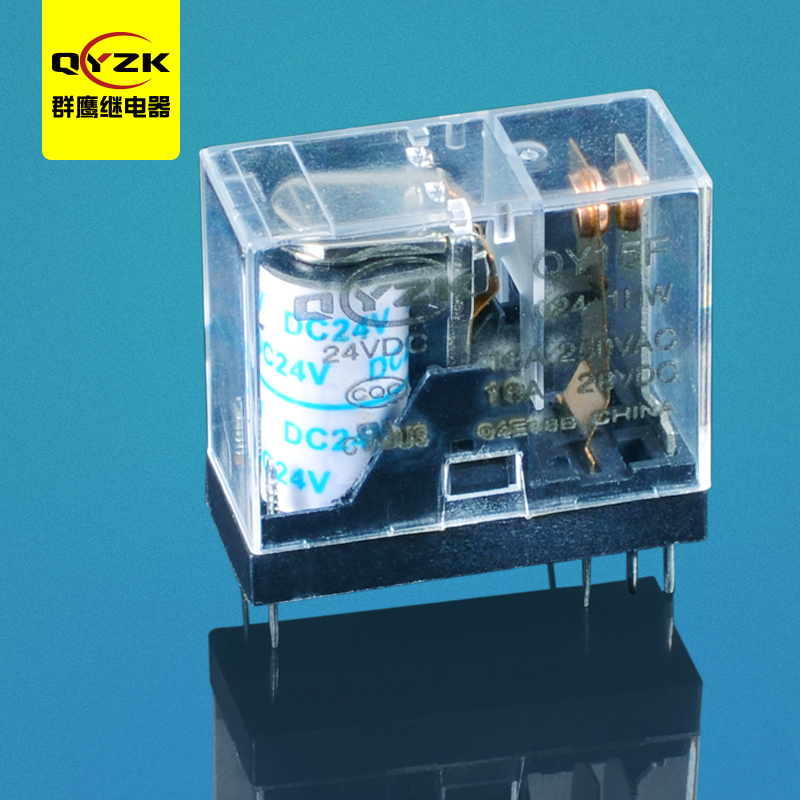

中間繼電器(intermediate relay)用于繼電保護與自動控制系統中，以增加觸點的數量及容量，還被用于在控制電路中傳遞中間信號。中間繼電器的延時方式主要有兩種，分別是通電延時和斷電延時，安裝方式主要分為固定式、凸出式、嵌入式、導軌式。它一般是沒有主觸點的，因?yàn)檫^(guò)載能力比較小。所以它用的全部都是輔助觸頭，數量比較多。

1.中間繼電器的作用之一--代替小型接觸器

中間繼電器的觸點具有一定的帶負荷能力，當負載容量比較小時，可以用來替代小型接觸器使用，比如電動卷閘門和一些小家電的控制。這樣不僅可以起到控制的目的，而且可以節省空間，使電器的控制部分做得比較精致。

2.中間繼電器的作用之二--增加接點數量

在電路控制系統中，線路中增加一個中間繼電器，不僅不會改變控制形式、增加接點數量，而且便于維修。

3.中間繼電器的作用之三--增加接點容量

中間繼電器的接點容量雖然不是很大，但也具有一定的帶負載能力，同時其驅動所需要的電流又很小，因此可以用中間繼電器來擴大接點容量。而在控制線路中使用中間繼電器，通過中間繼電器來控制其他負載，達到擴大控制容量的目的。

4.中間繼電器的作用之四--轉換接點類型

在工業控制線路中，可以將一個中間繼電器與原來的接觸器線圈并聯，用中間繼電器的常閉接點去控制相應的元件，轉換一下接點類型，可以實現需要使用接觸器的常閉接點才能達到控制目的。

5.中間繼電器的作用之五--用作開關

在一些控制線路中，一些電器元件的通斷常常使用中間繼電器，用其接點的開閉來控制。如彩電或顯示器中常見的自動消磁電路，三極管控制中間繼電器的通斷，從而達到控制消磁線圈通斷的作用。

6.中間繼電器的作用之六--轉換電壓

在工業控制線路控制線路中電壓是DC24V，而電磁閥的線圈電壓是AC220V，安裝一個中間繼電器，可以將直流與交流、高壓與低壓分開，便于以后的維修并有利于安全使用。

7.中間繼電器的作用之七--消除電路中的干擾

在工業控制或計算機控制線路中，雖然有各種各樣的干擾抑制措施，但干擾現象還是或多或少地存在著，在內部加入一個中間繼電器，可以達到了消除干擾的目的。
